Kit incalzire carbon un scaun cu 3 trepte 50W

AMPIRE - kit incalzire carbon un scaun cu 3 trepte 50W

Încălzire in scaun din carbon, 3 trepte

Avantajul HEAT302 este încălzirea uniformă pe intreaga suprafața a husei de încălzire. Lungimea și forma pot fi personalizate în funcție de tipul de scaun din vehicul.

Omologare E8

Caracteristici tehnice:

Set pentru 1 scaun;
Elemente de încălzire rapide și stabile;
Elemente de incalzire pentru orice geometrie a scaunului;
Potrivit pentru husa scaunului din stofa si piele;
3 trepte de incalzire (18/35/50 W);
Sistem controlat prin termostat;
Protectie termica;
Alimentare 12VDC / 5A max.;

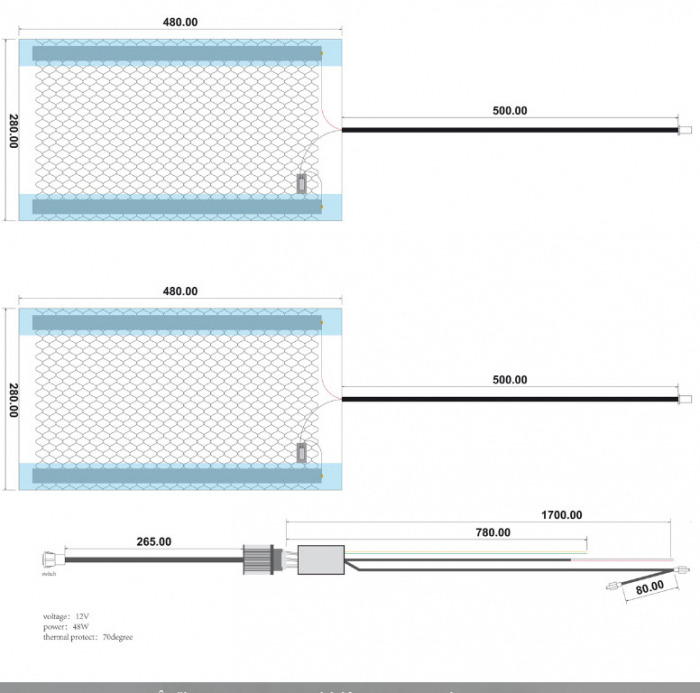

Dimensiuni elemente de incalzire: 480 x 270 mm (L x l);
Set complet, include întrerupătoare și cablaj;

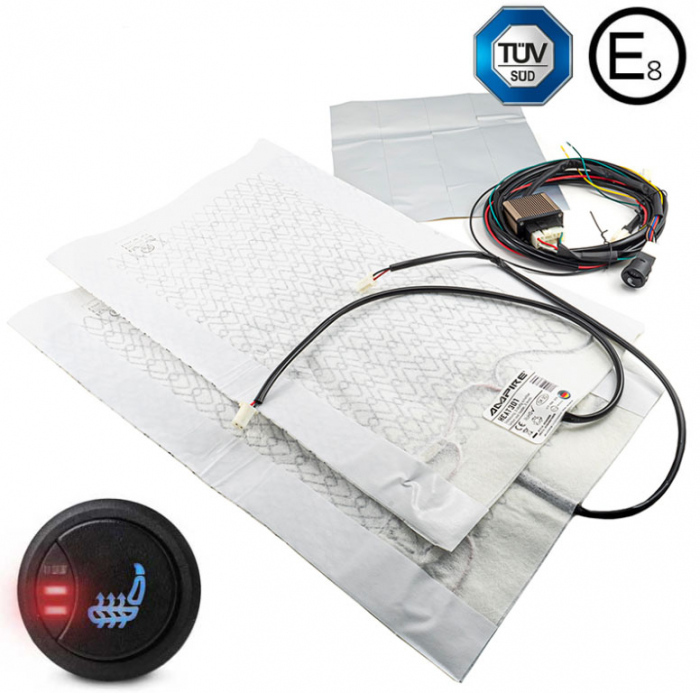

Continut:

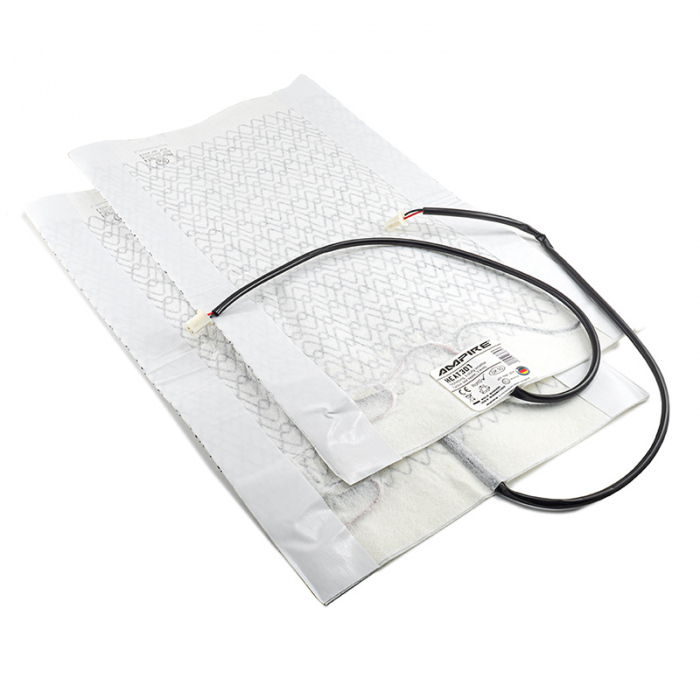

Elemente de incalzire universale ( sezut si spatar )

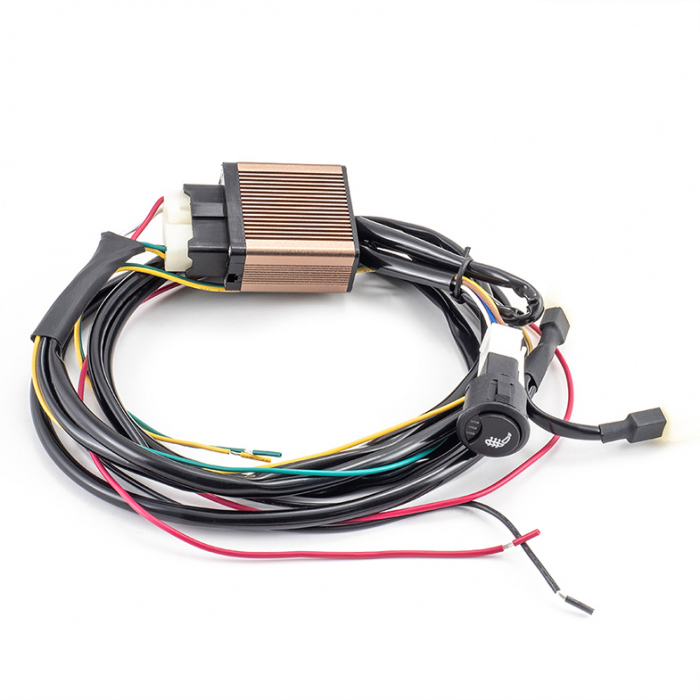

Cablaj cu releu;

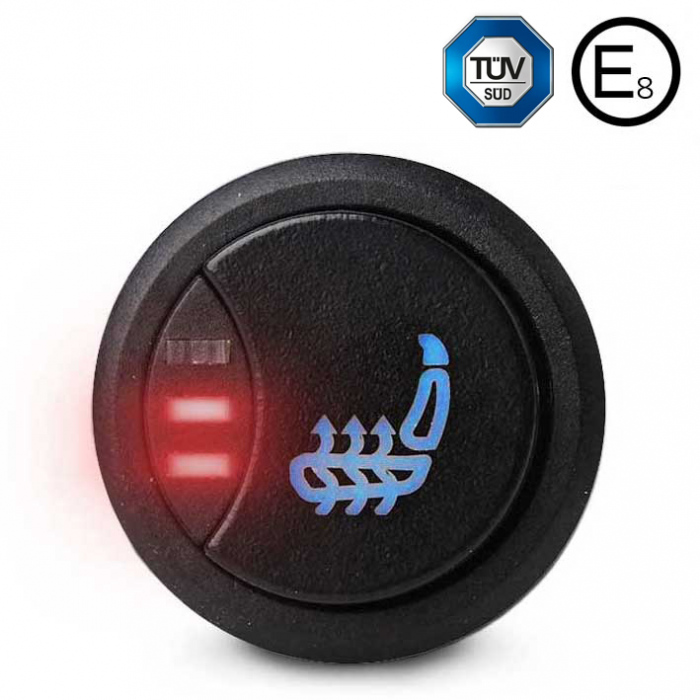

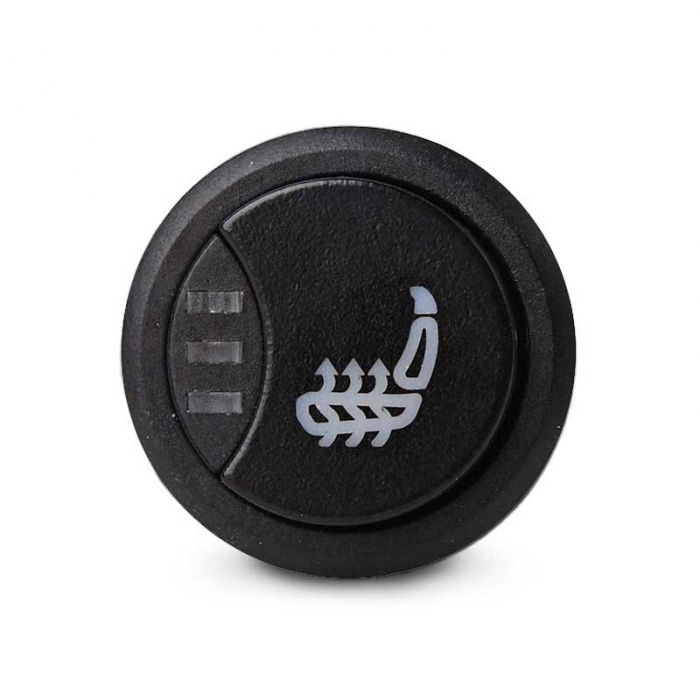

Buton touch iluminat (1/2/3/OFF) cu LED rosu;
4 buc. de bandă adezivă dublă pentru instalare;
Manual de instalare si accesorii;
Certificari:

CE – E8N 09 04 69744 001
IATF 16949:2016
E8-10R-0310152

CABLURI
Negru: Masă (corp)
Roșu: +12 volți (borna 30)
Galben: Aprindere (borna 15) +12 volți
Verde: Intrare iluminare +12 volți
Lungime cablu 340cm

INSTRUCȚIUNI DE SIGURANȚĂ
1. Vă rugăm să rețineți următoarele instrucțiuni de siguranță și efectuați toți pașii de instalare cu atenție și complet, deoarece nerespectarea poate duce la pagube materiale, daune materiale și vătămări corporale. Instalarea trebuie efectuată numai de ateliere specializate!
2. Verificați mai întâi dacă este posibilă instalarea covorașelor astfel:
a) Pentru scaunele cu huse lipite, instalarea este complicată sau nu este deloc posibilă.
b) Montarea nu este posibilă pentru scaune cu șanțuri longitudinale.
c) Instalarea nu este posibilă pentru scaunele cu un panou central cu o lățime mai mică de 270 mm, deoarece marginile trebuie să se termine în fața șanțurilor longitudinale laterale.
3. Urmați instrucțiunile producătorului vehiculului dacă este disponibilă detectarea ocupării scaunelor!
4. Urmați instrucțiunile producătorului vehiculului pentru dispozitivele de pretensionare a centurii existente!
5. Urmați instrucțiunile producătorului vehiculului dacă există airbag-uri laterale în spătarul scaunului!
a) Husele și cusăturile scaunelor nu trebuie schimbate.
b) Covorașele de încălzire pot fi aplicate numai pe partea de mijloc a căptușelii din spumă.
6. Utilizați schema electrică a vehiculului pentru a vă asigura că sistemul electric de bord și secțiunile transversale ale cablurilor sunt adecvate pentru sarcinile suplimentare de curent.
7. Verificați dacă există un loc potrivit pentru instalarea întrerupătoarelor
8. Folosiți numai componentele originale incluse în pachetul de livrare!
9. Elementele de încălzire nu trebuie să fie scurtate în lățime. Nu sunt permise tăieturi longitudinale. Sunt posibile secțiuni transversale înguste, precum și scurtarea covorașului de la capătul opus al cablului! (Fig. 1)
10. Covorașele de încălzire pot fi plasate prin șanțurile transversale ale plăcuței de spumă, dar marginile unui decupaj transversal trebuie să se termine în fața șanțurilor.
11. Fibrele de carbon nu trebuie să intre în contact cu componente electrice conductoare, cum ar fi clemele pentru tapițerie sau cadrele scaunelor. Izolați marginile decupate cu bandă de țesut.
12. Electrozii nu trebuie deteriorați atunci când se efectuează tăieturi transversale. Mențineți o distanță minimă de 40 mm față de marginea paginii. (Fig. 2)
13. Fibrele de carbon, care ies de obicei câțiva milimetri din lateralul covorașelor, nu trebuie în niciun caz să intre în contact cu componente electrice conductoare. De asemenea, trebuie evitat orice contact cu firele de prindere atunci când sunt comprimate!
14. Elementele de încălzire trebuie să fie bine fixate (de exemplu, adeziv pulverizat adecvat) și instalate fără pliuri, în caz contrar există pericol de incendiu!
15. Asigurați-vă că elementele de încălzire nu sunt deteriorate în timpul instalării. Cauzele posibile includ cleme pentru tapițerie, unelte auxiliare sau cadre pentru scaune cu muchii ascuțite.
16. La lipirea elementelor de încălzire, corpul turnat trebuie să fie lipsit de silicon, grăsime și praf. Puteți obține o aderență completă printr-o presiune de contact suficientă și un timp de expunere suficient. De obicei durează câteva ore. Un element de încălzire instalat complet nu trebuie îndepărtat și reinstalat.
17. Dacă cablurile sunt așezate și fixate corect, asigurați-vă de asemenea că scaunul poate fi deplasat cu ușurință în șinele de ghidare!
18. Trebuie evitat contactul cu muchii ascuțite, îndoituri și tensiuni de tracțiune pentru a nu deteriora izolația cablului!
19. Notati codurile din memoriile volatile (radio, navigatie etc.) si deconectati bateria inainte de a lucra la sistemul electric al autovehiculului pentru conectarea elementelor de incalzire!
20. Temperatura de încălzire variază în funcție de materialul scaunului și al husei.
21. În cazul unei defecțiuni, vă rugăm să verificați mai întâi siguranța!
22. La predarea către client, explicați aspectele de funcționalitate și siguranță.

AVERTIZĂRI

Respectați instrucțiunile și cerințele de siguranță prescrise de producătorul vehiculului și comerțul de automobile! Producătorul nu își asumă responsabilitatea pentru orice daune în următoarele cazuri:
Erori de asamblare sau de conectare
Deteriorări ale produsului datorate influențelor mecanice și supratensiunii
Modificări ale produsului fără permisiunea expresă a producătorului
Utilizare în alte scopuri decât cele descrise în instrucțiuni

ATENȚIE!
Din cauza riscului de scurtcircuite, deconectați întotdeauna polul negativ înainte de a lucra la sistemul electric al vehiculului. În vehiculele cu o baterie suplimentară, trebuie să deconectați și borna negativă de pe aceasta.

AVERTIZARE!
Conexiunile inadecvate ale cablurilor pot duce la
incendii de cablu din cauza scurtcircuitelor,
declanșarea unui airbag,
deteriorarea dispozitivelor electronice de control și
defectarea funcțiilor electrice (indicatoare, lumini de frână, claxon, aprindere, lumini).

AVERTIZARE!
Notă de siguranță: Nerespectarea poate duce la moarte sau vătămări grave.

PERICOL!
Nerespectarea poate duce la daune materiale și poate afecta funcționarea produsului.

O INȘTIINȚARE
Când lucrați la următoarele linii, utilizați numai capse de cablu, mufe și prize plate izolate: Borna 15 (commutată plus, în spatele bateriei)

Nu utilizați niciodată terminale lucioase sau conectori de ramificație (hoți de energie).
Cel mai sigur mod de conectare este să lipiți capetele cablurilor împreună și apoi să le izolați. Pentru conexiuni deblocabile, utilizați numai capse de cablu, mufe și prize plate izolate. Nu utilizați conectori sertiți (conectori de cablu) sau terminale lucioase. Utilizați clești de sertizare pentru a conecta cablurile.
Pentru conexiunile la linia 31 (împământare), înșurubați cablul
- cu un cap de cablu și o șaibă dințată la un șurub de împământare specific vehiculului sau
- cu un cap de cablu și un șurub autofiletant la panoul caroseriei.
Asigurați-vă întotdeauna o conexiune bună la pământ!
