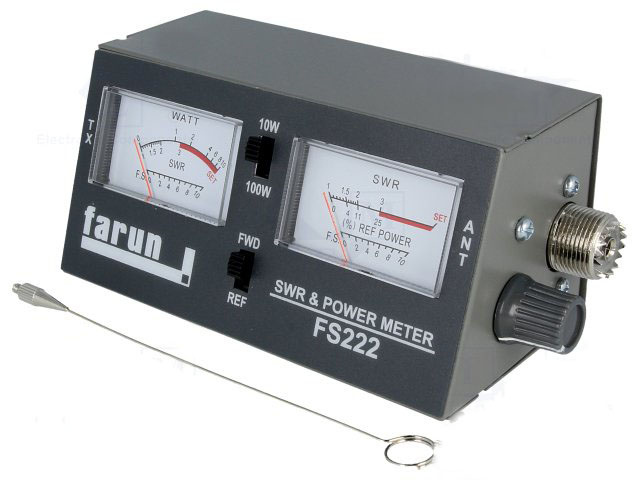

Reflectometru wattmetru 10/100W statii CB FS222

Reflectometru cu wattmetru 10/100W pentru calibrarea antenelor CB

10W/100W, 3,5..150MHz

Separat se poate achizitiona cablul necesar intre reflectometru si statia CB: Cablu 35cm pentru reflectometru, masurare SWR

SWR FS222 A/W este un instrument de masura compact cu doua functii, utilizat la masurarea reflexiei (SWR) a transmitatorului.
Aparatul mai masoara puterea sursei de iesire a transmitatorului.

Pentru a obtine o puterea maxima din antena, cablul coaxial si antena trebuie sa se potriveasca transmitatorului.
Datorita faptului ca o potrivire perfecta nu poate fi niciodata obtinuta, totalul neconcordantelor poate fi masurat prin masurarea sumei undelor stationare care exista in cablul coaxial al antenei.

Functia reflectometrului este aceea de a monitoriza starea transmitatorului. Acest aparat va masura pana la 10 sau 100 Watti, alimentare RF, functie de pozitia comutatorului mobil [10W / 100W].

Masurarea unei puteri neobisnuit de mari , mai mare decat capacitatea nominala a transmitatorului ar putea indica existenta unei defectiuni in sistemul antenei.

Specificatii:
Frecventa 3.5-150 MHz
Putere 0-10 W / 0-100 W
Tip conectori Mufa PL
Impedanta 52 Ohm
SWR optim 1:1 la 1:3
Dimensiuni LxHxl 119 x 55 x 62 mm
Greutate 300g
